Alloy Steel Chain Slings: 80 at 100 Grade Guide

Ano ang alloy steel chain slings?

haluang metal na bakal chain slings ay mga heavy-duty lifting assemblies na idinisenyo para sa mga pang-industriyang aplikasyon na nangangailangan ng lakas, tibay at pagiging maaasahan sa ilalim ng matinding mga kondisyon. Ang bawat lambanog ay ginawa mula sa magkakaugnay na high-strength alloy steel chain link na may master link sa itaas at dulong mga kabit - tulad ng mga kawit, singsing o mga kawit - sa gumaganang mga dulo. Hindi tulad ng mga synthetic na alternatibo, ang alloy steel chain slings ay hindi nauunat, nabubulok o nababawasan kapag nalantad sa matutulis na mga gilid, nakasasakit na mga ibabaw o mataas na temperatura, na ginagawa itong karaniwang pagpipilian para sa mga foundry, steel mill, construction site at mabigat na kapaligiran sa pagmamanupaktura.

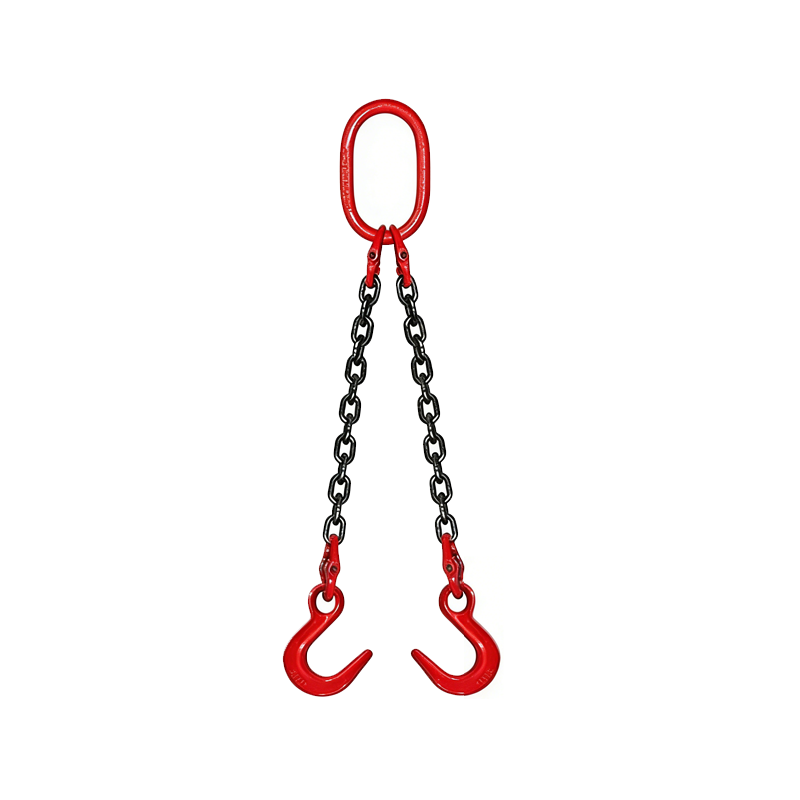

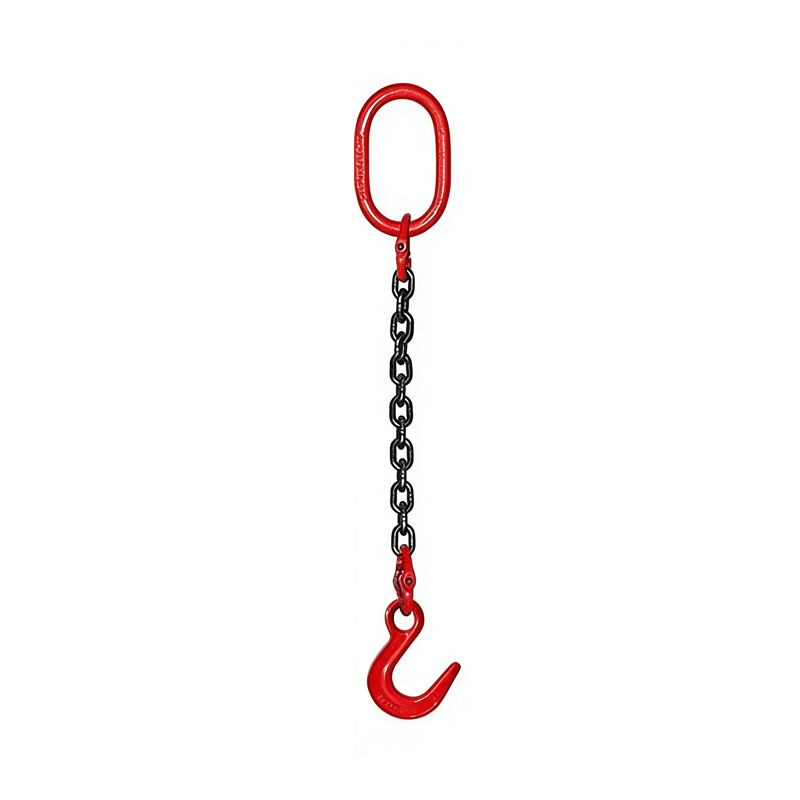

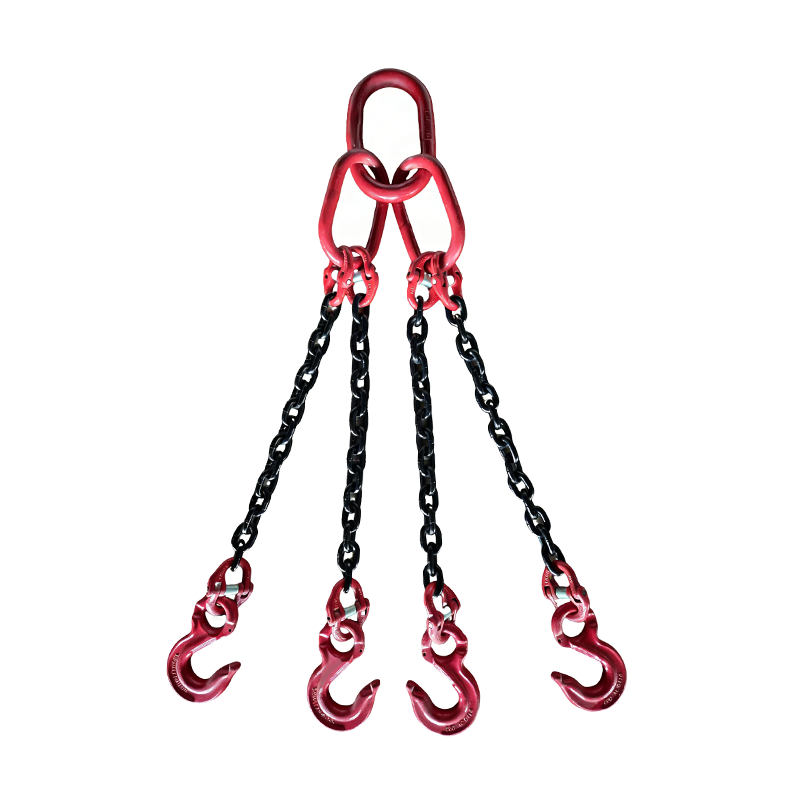

Available ang mga chain sling sa apat na pangunahing configuration ng binti: single leg, double leg, triple leg at apat na paa . Iba-iba ang pagbabahagi ng bawat configuration ng load at pinipili ito batay sa mga kinakailangan sa hugis, timbang, at balanse ng bagay na inaangat. Isa single leg sling ay mainam para sa mga simpleng vertical lift, habang ang multi-leg slings ay nagbibigay ng higit na kontrol sa pagkarga para sa mga walang simetriko o malalaking load.

Ika-80 baitang kumpara sa ika-100 Baitang: Pag-unawa sa Pangunahing Pagkakaiba

Ang grado ng chain sling ay tumutukoy sa pinakamababang lakas ng pagkasira na may kaugnayan sa cross-sectional area ng chain - ang mas mataas na grado ay nangangahulugan ng mas malaking lakas sa parehong diameter. Kapag pumipili ng alloy steel chain slings, ang pagpili sa pagitan ng grade 80 at grade 100 ay isa sa mga pinakamahalagang desisyon, na direktang nakakaapekto sa working load limits, sling weight at cost efficiency.

Ang grade 80 chain slings ay matagal nang naging pamantayan sa industriya at patuloy na malawakang ginagamit para sa pangkalahatang layunin ng heavy lifting. Nag-aalok ang mga ito ng mahusay na lakas, isang napatunayang track record, at malawak na compatibility sa karamihan ng rigging hardware. Gayunpaman, nag-aalok ang grade 100 chain slings ng humigit-kumulang 25% na mas mataas na working load limit sa parehong diameter ng chain – ibig sabihin ay makakapagbuhat ka ng mas mabibigat na load gamit ang mas magaan, mas mapapamahalaang sling assembly. Ito ay partikular na mahalaga sa mga operasyon kung saan ang pagkapagod ng erector, bilis ng pag-setup at kapasidad ng crane ay mga pangunahing salik. Ang parehong mga klase ay nakakatugon sa mga pamantayan ng EN 818-4, ASME B30.9 at GB/T 10051, na tinitiyak ang ganap na traceability at sertipikasyon ng kargamento.

High Temperature Lifting: Bakit Mahusay ang Chain Slings

Isa sa mga pinakanatatanging bentahe ng alloy steel chain slings kaysa sa synthetic o steel rope alternatives ay ang kanilang pambihirang pagganap bilang high-temperature lifting slings. Ang nylon at polyester slings ay maaaring magsimulang mawalan ng integridad ng istruktura sa mga temperatura na kasingbaba ng 80°C, habang ang mga wire rope slings ay madaling kapitan ng pagkapagod na dulot ng init at pagkasira ng core. Ang mga haluang metal na chain sling, sa kabilang banda, ay na-rate para sa tuluy-tuloy na paggamit sa mga temperatura na hanggang 400°C na may naaangkop na pagbawas sa limitasyon ng pagkarga sa pagtatrabaho.

Ayon sa mga alituntunin ng ASME B30.9, dapat bawasan ang working load limit ng isang chain sling kapag ginamit sa mga kapaligirang may mataas na temperatura. Ang mga sumusunod na pagbabawas ay nalalapat bilang pangkalahatang gabay sa industriya:

• Hanggang 200°C: Walang kinakailangang pagbawas sa WLL
• 200°C hanggang 300°C: Bawasan ang WLL ng 10%
• 300°C hanggang 400°C: Bawasan ang WLL ng 25%
• Sa itaas 400°C: Ang lambanog ay dapat na alisin sa serbisyo at muling sertipikado bago gamitin

Ginagawa nitong ang alloy steel chain slings ang tanging praktikal na opsyon para sa paghawak ng mga maiinit na billet sa mga gilingan ng bakal, paglilipat ng molten mold sa mga pandayan, at pag-angat na nauugnay sa furnace sa paggawa ng ceramic o salamin. Mahalagang payagang lumamig ang mga lambanog bago suriin ang mga ito pagkatapos gamitin, dahil pinagsama-sama ang pagkakalantad sa init - unti-unting nakakaapekto ang bawat siklo ng mataas na temperatura sa pangmatagalang kapasidad ng workload.

Panghuling mga accessory at mga pagpipilian sa pagsasaayos

Ang versatility ng alloy steel chain slings ay pinalawak pa ng iba't ibang accessory na magagamit. Ang pagpili ng tamang attachment ay kasinghalaga ng pagpili ng tamang grado at bilang ng mga binti, dahil ang hindi naaangkop na mga attachment ay maaaring makompromiso ang kaligtasan at kontrol ng load.

Mga Karaniwang Uri ng End Fitting

• Sling Hook (Sliding Hook): Malaking throat hook, karaniwang self-locking, na ginagamit para sa pangkalahatang overhead lifting. Angkop para sa karamihan ng mga karaniwang application.
• Self-Locking Hook: Umiikot sa gitna at awtomatikong nagla-lock sa ilalim ng presyon ng pagkarga, na pumipigil sa hindi sinasadyang paglabas sa panahon ng pag-aangat. Mahalaga para sa dynamic o mataas na vibration na kapaligiran.
• Casting Hook: Nagtatampok ng napakalaking butas ng lalamunan na idinisenyo upang mapaunlakan ang malalaking load attachment point na karaniwang ginagamit sa pandayan at tinunaw na metal handling.
• Grab Hook: Mayroon itong makitid na lalamunan na direktang kumakapit sa pagitan ng mga chain link, na nagpapahintulot sa haba ng gumaganang lambanog na paikliin nang hindi binabawasan ang na-rate na kapasidad.
• Oblong master link: Ang tuktok na singsing na nag-uugnay sa lahat ng mga binti sa crane hook o hoist. Dapat tumugma sa tamang rating ng pagkarga para sa kumpletong pagpupulong.

Para sa mga multi-legged slings, ang anggulo ng mga binti ay makabuluhang nakakaapekto sa epektibong limitasyon sa pag-load ng trabaho. Habang ang anggulo sa pagitan ng mga binti ay tumataas nang higit sa 60°, ang tensyon sa bawat binti ay tumataas nang husto. Palaging sumangguni sa load angle factor chart na ibinigay kasama ng Grade 80 o Grade 100 na certified chain slings para kumpirmahin ang tamang WLL para sa iyong lifting geometry.

Mga pamantayan sa sertipikasyon: EN 818-4, ASME B30.9 at GB/T 10051

Ang mga sertipikadong alloy steel chain slings ay ginawa at nasubok alinsunod sa mga kinikilalang internasyonal na pamantayan na namamahala sa mga katangian ng materyal, pagsubok sa patunay ng pagkarga, pagmamarka at kakayahang masubaybayan. Ang pag-unawa kung aling pamantayan ang nalalapat sa iyong rehiyon o export market ay mahalaga para sa pagsunod at mga layunin ng insurance.

• EN 818-4: Ang European standard para sa maikling link chain slings para sa pangkalahatang layunin ng pag-angat. Sinasaklaw ang mga kasalukuyang klase, mga pagsusuri sa pagpupulong, mga kinakailangan sa pagmamarka at mga salik sa kaligtasan. Mandatory para sa mga sling na may markang CE na ibinebenta sa mga merkado ng EU.
• ASME B30.9: Ang pamantayang Amerikano na namamahala sa konstruksyon, pagkakabit, paggamit, inspeksyon, at pagpapanatili ng mga lambanog—kabilang ang mga alloy steel chain sling. Malawakang isinangguni sa mga operasyong pang-industriya sa Hilagang Amerika.
• GB/T 10051: Pambansang pamantayan ng China para sa pagbubuhat ng mga chain sling, na sumasaklaw sa mga round-link at short-link na chain. Mandatory para sa mga lambanog na ginagamit sa mga pagpapatakbo ng pag-angat na na-certify sa ilalim ng mga balangkas ng regulasyon ng China.

Ang bawat katugmang lambanog ay may label na may matibay na nameplate o label na naglilista ng estilo ng lambanog, serial number, laki ng chain, klase, limitasyon sa pag-load ng trabaho at mga detalye ng tagagawa. Ang kumpletong traceability na ito ay nagbibigay-daan sa mga operator at safety manager na mapanatili ang tumpak na mga rekord ng inspeksyon at hilahin ang mga tala para sa bawat indibidwal na lambanog sa kanilang imbentaryo — isang kinakailangan ng mga regulasyon ng OSHA at katumbas na internasyonal na mga code sa kaligtasan sa lugar ng trabaho.

Pamantayan sa inspeksyon, pagpapanatili at pagreretiro

Ang regular na inspeksyon ay hindi mapag-usapan para sa anumang operasyon ng pag-aangat. Ang mga sling ng alloy na bakal na chain ay dapat suriin bago ang bawat paggamit at sumailalim sa isang masusing pana-panahong inspeksyon sa mga pagitan na tinutukoy ng dalas ng paggamit, kalubhaan ng paggamit at mga naaangkop na regulasyon. Ang mga pangunahing tagapagpahiwatig na dapat alisin ang isang lambanog sa serbisyo ay kinabibilangan ng:

• Ang pagkasira ng chain link ay lumampas sa minimum na pinapahintulutang kapal na tinukoy ng tagagawa
• Mga bitak, grooves o deformation sa anumang link, master link o end fitting
• Pag-uunat ng mga indibidwal na link na lampas sa 3% ng orihinal na haba
• Nasira, hindi mabasa, o nawawalang mga label ng pagkakakilanlan
• Thermal discoloration na nagpapahiwatig ng exposure sa itaas 400°C nang walang kasunod na recertification
• Chemical corrosion, corrosion o anumang pinsala sa ibabaw na nakakapinsala sa integridad ng link

Ang wastong imbakan ay nagpapalawak din ng buhay ng lambanog. Mag-imbak ng alloy steel chain slings sa mga nakatalagang hook o rack - hindi kailanman sa sahig kung saan malantad ang mga ito sa moisture, kemikal o trapiko ng sasakyan. Pagkatapos gamitin sa mga kapaligirang may mataas na temperatura, hayaang ganap na lumamig ang mga lambanog bago i-coiling at itago. Pana-panahong mag-lubricate ng chain link ng isang light machine oil upang maiwasan ang kaagnasan sa ibabaw, lalo na sa mga aplikasyon sa labas o mataas na kahalumigmigan.

Pagpili ng Tamang Chain Sling para sa Iyong Application

Ang pagpili ng tamang alloy steel chain sling ay nangangailangan ng pagsusuri ng ilang magkakaugnay na salik. Gamitin ang sumusunod na checklist bilang praktikal na panimulang punto bago maglagay ng anumang order o magsimula ng withdrawal:

• Mag-load ng timbang at sentro ng grabidad: Tukuyin ang pinakamataas na pagkarga at tiyaking ang WLL ng lambanog - isinasaalang-alang ang anggulo ng binti - ay lumampas dito nang may naaangkop na margin sa kaligtasan.
• Operating Temperatura: Kung ang aplikasyon ay nagsasangkot ng mga maiinit na materyales o mga kapaligiran na higit sa 200°C, isang mataas na temperatura na pagsasaayos ng lifting sling na may grade 80 o grade 100 alloy chain ay kinakailangan. Ilapat ang tamang pagbawas ng WLL.
• Pagsasaayos ng binti: Single leg para sa balanseng vertical lift; dalawa, tatlo o apat na paa na lambanog para sa malapad, hindi regular na mga kargada o mga kargada na may maraming mga accessory.
• Uri ng end fitting: Itugma ang uri ng hook o singsing sa geometry ng load securing point at ang antas ng panganib ng aksidenteng pagkakatanggal.
• Pamantayan sa Pagsunod: Kumpirmahin kung aling pamantayan — EN 818-4, ASME B30.9, o GB/T 10051 — ang kinakailangan para sa iyong market o regulatory environment.
• Diametro at haba ng chain: Siguraduhin na ang mga sukat ng lambanog ay tumanggap ng geometry ng iyong rigging nang walang labis na paglalaro o labis na pag-igting sa anumang binti.

Kung may pagdududa, kumunsulta sa isang certified rigging engineer o sa technical team ng tagagawa ng lambanog. Ang mga kahihinatnan ng isang maliit o maling tinukoy na chain sling ay malubha - ang tamang pagpili ay kasinghalaga ng wastong paggamit. Ang Grade 80 at Grade 100 alloy steel chain slings ay kumakatawan sa mga pinaka-maaasahang tool sa industriya para sa hinihingi na mga lift at, na may tamang mga detalye, inspeksyon ng disiplina at operational practice, naghahatid ng ligtas, nauulit na performance sa libu-libong lifting cycle.
