Pag-unawa sa Mga Wire Rope Fitting at Ang Papel Nito sa Mga Rigging System

Mga kabit ng wire rope ay ang mga bahagi ng hardware na nagkokonekta, nagwawakas, at nag-igting na mga wire rope assemblies sa malawak na hanay ng mga structural at mechanical application. Kung walang tamang tinukoy at maayos na pagkaka-install na mga kabit, maging ang pinakamataas na antas ng wire rope ay nagiging pananagutan sa halip na isang asset. Sa lifting, rigging, mooring, suspension, at safety system, ang mga fitting ay nagtataglay ng buong inilipat na load mula sa lubid patungo sa anchor point o load — ibig sabihin, anumang kahinaan, hindi wastong pag-install, o hindi pagkakatugma sa pagitan ng fitting capacity at lakas ng wire rope ay maaaring magresulta sa malaking pagkabigo. Ang pag-unawa sa mga uri ng magagamit na mga kabit, kung paano nakikipag-ugnayan ang mga ito sa iba't ibang laki ng bakal na lubid, at kung anong mga pamantayan ang namamahala sa kanilang paggamit ay pangunahing kaalaman para sa mga inhinyero, rigger, at mga propesyonal sa pagkuha.

Mga kabit ng wire rope sumasaklaw sa isang malawak na pamilya ng hardware — thimbles, wire rope clips, turnbuckles, swaged sockets, wedge sockets, at mechanical ferrule, bukod sa iba pa. Ang bawat uri ng angkop ay inengineered para sa isang partikular na kumbinasyon ng direksyon ng pagkarga, kapaligiran sa pag-install, kadalian ng pagpupulong sa field, at kinakailangang kahusayan ng koneksyon. Ang pagpili ng maling uri ng fitting para sa isang application ay kasing delikado ng pagpili ng lubid na may hindi sapat na lakas ng wire rope, na ginagawang mahalaga ang pag-unawa sa buong sistema — lubid at pagkakabit — mahalaga bago gumawa ng anumang desisyon sa detalye.

Mga Karaniwang Uri ng Wire Rope Fitting at Ang mga Aplikasyon Nito

Ang bawat kategorya ng wire rope fitting ay nagsisilbi ng isang natatanging functional na layunin, at ilang mga uri ay regular na pinagsama sa loob ng isang rigging assembly upang makamit ang kinakailangang termination, adjustment, at connection geometry.

Thimbles

Ang mga thimble ay mga ukit na pagsingit ng metal na inilagay sa loob ng isang wire rope eye loop upang protektahan ang lubid mula sa matalim na radius bending stress sa termination point. Kapag ang isang wire rope ay naka-loop sa isang shackle pin o anchor na walang thimble, ang lubid ay yumuyuko sa isang mahigpit na radius sa ilalim ng load, na nagiging sanhi ng panloob na wire fatigue at pinabilis na pagkasira. Ibinabahagi ng Thimbles ang baluktot na puwersa na ito sa isang makinis, hubog na uka na may sukat upang tumugma sa diameter ng lubid, na makabuluhang nagpapahaba ng buhay ng serbisyo. Ang mga heavy-duty thimble na gawa sa galvanized steel o stainless steel ay pamantayan para sa marine at construction application, habang ang solid thimble ay nag-aalok ng higit na pagtutol sa deformation sa ilalim ng shock load.

Mga Wire Rope Clip

Ang mga wire rope clip - tinatawag ding wire rope clamp o U-bolt clip - ay kabilang sa mga pinakakaraniwang ginagamit na mechanical wire rope fitting para sa pagbuo ng mga mata at pagwawakas sa field. Ang isang karaniwang clip ay binubuo ng isang U-bolt, isang saddle, at dalawang nuts. Ang saddle ay dapat palaging ilagay sa live (load-bearing) na bahagi ng lubid, na ang U-bolt sa ibabaw ng dead end. Ang malawakang sinangguni na panuntunang "never saddle a dead horse" ay nagpapaalala sa mga rigger ng kritikal na oryentasyon ng pag-install na ito — ang pag-reverse ng clip ay binabawasan ang kahusayan ng koneksyon nang hanggang 40% at lumilikha ng isang nakakadurog na deformation sa mga load-carrying strands. Ang bilang ng mga clip na kinakailangan para sa isang secure na pagwawakas ay depende sa diameter ng lubid at tinukoy sa mga pamantayan tulad ng ASME B30.9.

Turnbuckles

Ang mga turnbuckle ay mga tensioning device na ginagamit upang ayusin ang tension at haba ng wire rope assemblies pagkatapos i-install. Binubuo ang mga ito ng gitnang katawan na may magkasalungat na sinulid na mga kabit sa dulo - karaniwang mga mata, panga, o mga uri ng kawit - na nagsasama o naghihiwalay habang iniikot ang katawan. Sa stage rigging, overhead structural system, at suspension bridges, ang mga turnbuckle ay nagbibigay-daan sa tumpak na pag-igting na kabayaran para sa thermal expansion, mga pagpapaubaya sa pag-install, at pagpapahaba na dulot ng pagkarga. Ang mga limitasyon sa pag-load sa pagtatrabaho para sa mga turnbuckle ay dapat tumugma o lumampas sa lakas ng wire rope ng assembly na pinapaigting nila, at dapat palaging ilapat ang mga lock nuts o mga wire na pangkaligtasan upang maiwasan ang hindi sinasadyang pag-ikot sa ilalim ng vibration.

Swaged at Socketless Sockets

Nakakamit ng mga swaged socket ang pagwawakas sa pamamagitan ng mekanikal na pag-compress ng isang metal na manggas sa paligid ng dulo ng lubid gamit ang hydraulic swaging equipment, na lumilikha ng permanenteng, mataas na kahusayan na koneksyon na karaniwang nakakamit ng 100% ng na-rate na lakas ng pagkaputol ng wire rope. Dahil dito, ang swaged terminations ang mas gustong pagpipilian para sa mga elevator system, offshore mooring, at crane pendant lines kung saan kinakailangan ang pinakamataas na kahusayan at malinis at low-profile assembly. Ang mga socket na walang socket o ibinuhos ng dagta, sa kabaligtaran, ay maaaring mai-install sa field nang walang espesyal na kagamitan - ang dulo ng lubid ay pinalabas sa loob ng socket at sinigurado ng zinc o resin compound. Ang mga ibinuhos na socket ay nakakamit din ng malapit sa 100% na kahusayan at malawakang ginagamit sa pag-angat ng minahan at mabigat na pag-angat kung saan ang pagpapalit ng socket sa field ay dapat na magagawa.

Mga Sukat ng Steel Rope at Kung Paano Naiuugnay ang mga Ito sa Pagpili ng Fitting

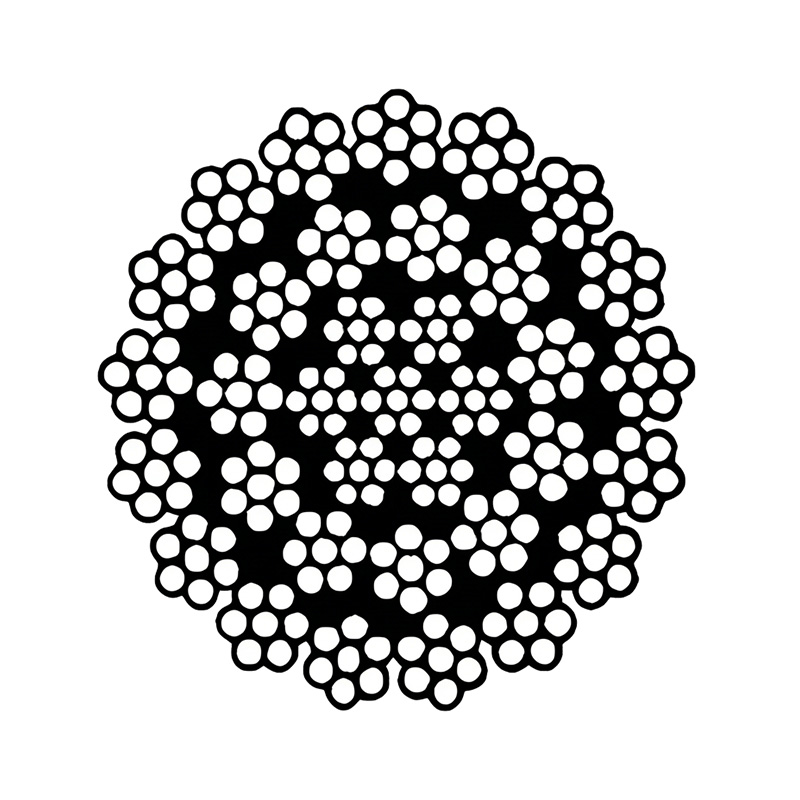

Ang mga laki ng bakal na lubid ay pangunahing tinutukoy ng nominal na diameter, na sinusukat sa milimetro o pulgada, at higit na nailalarawan sa pamamagitan ng konstruksyon - ang bilang ng mga hibla, mga wire sa bawat strand, at uri ng core. Kasama sa mga karaniwang konstruksyon ang 6×19, 6×36, at 8×19, kung saan ang unang numero ay kumakatawan sa strand count at ang pangalawa ay kumakatawan sa mga wire sa bawat strand. Nakakaapekto ang mga construction variable na ito sa flexibility, abrasion resistance, at minimum bend radius, na lahat ay nakakaimpluwensya kung aling mga fitting ang magkatugma at kung paano dapat sukatin ang mga ito.

Ang bawat uri ng angkop ay ginawa sa mga sukat na tumutugma sa mga partikular na hanay ng diameter ng lubid. Ang paggamit ng angkop na sukat para sa isang mas malaking lubid sa isang mas maliit na lubid ay lumilikha ng labis na panloob na paggalaw at pagkadulas sa ilalim ng pagkarga. Sa kabaligtaran, ang pagpilit ng isang lubid sa isang maliit na sukat ay nakakasira sa mga panlabas na wire sa panahon ng pag-install at nakompromiso ang koneksyon. Ang talahanayan sa ibaba ay nagbubuod ng mga karaniwang sukat ng bakal na lubid at mga indikatibong hanay ng pagkarga upang makatulong sa paunang pagpili ng angkop:

Ang mga figure na ito ay kumakatawan sa mga tinatayang halaga para sa pinahusay na plow steel (IPS) grade ropes na may independent wire rope cores (IWRC). Ang aktwal na lakas ng breaking ay nag-iiba ayon sa manufacturer, grade, at construction. Palaging i-verify laban sa mga talahanayan ng pagkarga ng gumawa bago tukuyin ang mga kabit para sa isang gumaganang sistema.

Lakas ng Wire Rope at Kahusayan ng Koneksyon

Ang lakas ng wire rope ay ipinahayag bilang ang minimum breaking force (MBF) o catalog breaking strength, na kumakatawan sa tensile load kung saan ang rope assembly ay inaasahang mabibigo sa ilalim ng laboratory test conditions. Sa pagsasagawa, ang working load limit (WLL) na inilapat sa anumang rigging system ay isang bahagi ng figure na ito, na hinati sa isang safety factor na nag-iiba ayon sa aplikasyon. Ang ASME B30.9 at mga katulad na pamantayan ay nagrereseta ng mga salik na pangkaligtasan na karaniwang mula sa 3.5:1 para sa mga lambanog sa karaniwang serbisyo ng pag-angat hanggang 5:1 o mas mataas para sa mga application na nagdadala ng mga tauhan at dynamic na shock-load na kapaligiran.

Ang isang kritikal ngunit madalas na hindi pinapansin na variable ay ang kahusayan ng koneksyon — ang porsyento ng lakas ng pagkaputol ng catalog ng lubid na aktwal na inihahatid ng isang partikular na paraan ng pagwawakas. Ang iba't ibang uri ng angkop ay nakakamit ng iba't ibang kahusayan, at ang mga ito ay dapat isama sa mga kalkulasyon ng pagkarga:

• Swaged fittings at poured sockets: 100% na kahusayan — ang buong lakas ng pagkasira ng catalog ay makakamit sa punto ng pagwawakas.
• Mga wedge socket: 75–90% na kahusayan depende sa disenyo at paggawa ng lubid; ang dead end tail ay dapat na maayos na naka-secure upang maiwasan ang pull-through.
• Mga wire rope clip (tama na naka-install): 80% na kahusayan para sa mga karaniwang U-bolt clip assemblies kapag ang minimum na kinakailangang bilang ng mga clip ay ginamit nang may tamang torque.
• Mga mata na hiniwa ng kamay: 90–95% na kahusayan para sa wastong naisagawang fiber at wire rope splices sa mga angkop na constructions ng rope.

Ang mga halaga ng kahusayan na ito ay nangangahulugan na ang isang 12 mm na lubid na may catalog breaking strength na 93 kN na tinapos ng mga wire rope clip ay nagbubunga ng isang epektibong lakas ng pagwawakas na humigit-kumulang 74.4 kN — isang pagbawas na dapat isaalang-alang kapag tinutukoy kung ang pagpupulong ay nakakatugon sa kinakailangang WLL na may naaangkop na kadahilanan sa kaligtasan.

Mga Pamantayan sa Industriya na Namamahala sa Wire Rope Fitting

Ang pagsunod sa mga kinikilalang pamantayan ay hindi opsyonal sa mga propesyonal na rigging at lifting application — ito ay isang legal at kontraktwal na kinakailangan sa karamihan ng mga hurisdiksyon. Kasama sa mga pangunahing pamantayan na namamahala sa mga wire rope fitting at sa kanilang aplikasyon ang ASME B30.9 (Slings), na sumasaklaw sa disenyo, paggawa, pagsubok, at paggamit ng wire rope slings at mga end fitting ng mga ito sa North America. Ang EN 13414 ay ang European equivalent para sa wire rope sling assemblies at tumutukoy sa mga sukat ng angkop, kinakailangan sa materyal, at mga protocol ng pagsubok sa proof load. Ang OSHA 29 CFR 1926.251 ay nag-uutos ng mga partikular na kinakailangan para sa rigging equipment na ginagamit sa konstruksiyon, kabilang ang bilang at oryentasyon ng pag-install ng mga wire rope clip batay sa diameter ng rope. Para sa offshore at marine application, ang mga classification society gaya ng DNV GL, Lloyd's Register, at Bureau Veritas ay nag-publish ng mga karagdagang kinakailangan na sumasaklaw sa corrosion protection, material certifications, at pana-panahong inspeksyon na pagitan para sa wire rope fittings na ginagamit sa mooring, towing, at lifting operations.

Pamantayan sa Inspeksyon, Pagpapanatili, at Pagpapalit

Ang mga wire rope fitting ay napapailalim sa pagsusuot, kaagnasan, pagkapagod, at deformation sa paglipas ng panahon, at walang fitting ang dapat manatili sa serbisyo nang walang structured inspection program. Ang visual na inspeksyon bago ang bawat paggamit ay isang baseline na kinakailangan, ngunit ang mga pana-panahong detalyadong inspeksyon ng isang karampatang tao ay dapat ding nakaiskedyul batay sa dalas ng aplikasyon at kalubhaan sa kapaligiran. Ang mga pangunahing pamantayan sa pagtatapon para sa mga kabit ng wire rope ay kinabibilangan ng:

• Nakikitang mga bitak, deformation, o pagpahaba ng anumang bahagi na nagdadala ng pagkarga, kabilang ang mga shackle pin, katawan ng socket, o turnbuckle barrel.
• Corrosion pitting na binabawasan ang cross-sectional area ng isang fitting ng higit sa 10% ng orihinal nitong dimensyon sa anumang punto.
• Katibayan ng pagkadulas sa mga pagwawakas ng wire rope clip, na ipinapahiwatig ng pagmamarka o mga marka ng paggalaw sa ibabaw ng lubid na katabi ng saddle.
• Nawawala, hinubad, o under-torqued nuts sa wire rope clips — lahat ng nuts ay dapat na muling i-torque sa specification pagkatapos ng unang pag-load ng application at sa kasunod na mga agwat ng inspeksyon.
• Anumang fitting na sumailalim sa isang kilalang overload o shock load event, anuman ang nakikitang kondisyon ng paningin, ay dapat alisin sa serbisyo at mapanirang masuri o itapon.

Ang eksaktong pagtutugma ng mga wire rope fitting sa mga sukat ng steel rope na ginagamit, na nagpapatunay na ang mabisang lakas ng wire rope ng assembly ay nakakatugon sa lahat ng load at safety factor na kinakailangan, at ang pagpapanatili ng pagsunod sa mga naaangkop na pamantayan ay ang tatlong haligi ng ligtas, maaasahang disenyo ng rigging system. Walang bahagi sa chain na ito ang mas mahalaga kaysa sa isa pa — ang integridad ng kumpletong pagpupulong ay pare-parehong nakasalalay sa lubid, mga kabit, at kakayahan ng pag-install.
